프로세서에 포함된 UART 모듈 에 대한 이해

프로세서 내부에 다음과 같이 uart 모듈 4개가 있다.



uart 모듈에 대한 설정은 dts라는 디바이스 tree 파일에서 설정한다.



프로세서의 부팅 메시지를 내보내는 uart pin이 있는데

이것에 대한 설정은 디바이스 트리에서 확인 할 수 있다.

다음과 같이 duart0에 배정하였음을 확인할 수 있음



duart0, duart1, duart2, duart3가

커널에서는 /dev/ttyS0, /dev/ttyS1, /dev/ttyS2, /dev/ttyS3 로 인식되었음을 확인할 수 있다.



커널이 프로세서와 연결된 UART 모듈을 어떻게 관리하고 있는지 확인하는 방법으로

시리얼 통신의 포트 확인 명령어가 있다.

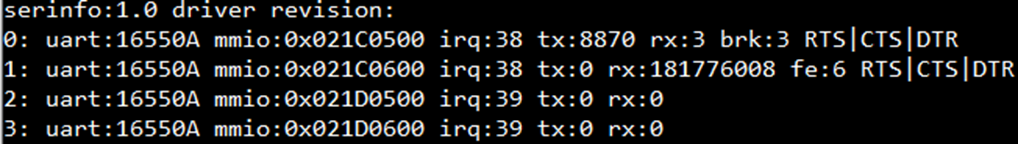

# cat /proc/tty/driver/serial

# dmesg | grep serial

#dmesg | grep tty

디바이스 트리에서 언급한 duart0, duart1, duart2, duart3가

커널에서는 /dev/ttyS0, /dev/ttyS1, /dev/ttyS2, /dev/ttyS3 로 인식되었음을 확인할 수 있다.



실제로 uart pin을 통해 메시지가 출력되는지

확인하기 위해 하드웨어를 다음과 같이 구성

프로세서에서 다음 명령어로 시리얼 통신을 설정한다.

# microcom –p /dev/ttyS1



PC에 teraterm으로 검색된 포트를 연다.



프로세서에서 아무 문자를 쳐본다.



PC의 teraterm창에 문자들이 뜬다.



microcom 명령어

  -p           --port
                 use the specified serial port device (default /dev/ttyS0).

   -s           --speed
                 use specified baudrate (default 115200).
