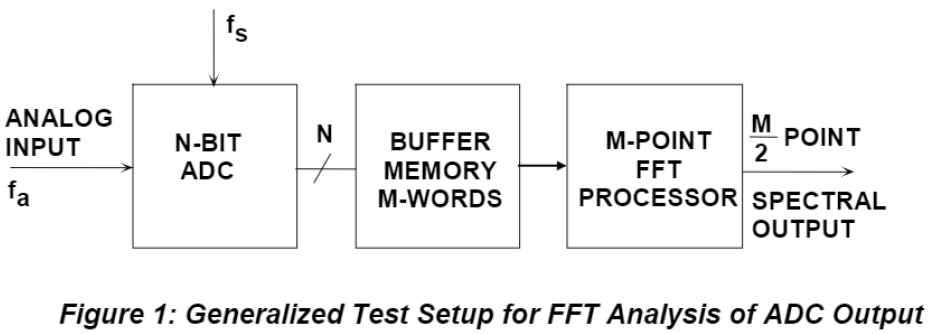

ADC의 성능을 결정하는 주요 지표인 SNR과 SFDR에 대한 설명이다. 위와 같이 FFT를 이용하여 스펙트럼 데이터를 얻고 ADC의 주파수 특성을 측정한다. 이 때 FFT의 개수를 몇개로 하는가에 따라 스펙트럼의 noise floor 레벨이 달라진다. 위 그림에서 몇개의 용어정리를 하면 FFT noise floor = FFT를 통해 얻은 스펙트럼의 noise floor SNR(Signal to Noise Ratio) = ADC의 SNR = ADC의 이론적 SNR 수식 = 6.02N + 1.76 FFT processing Gain = FFT 개수에 따른 FFT processing gain : FFT 개수가 많을 수록 Gain이 크다. FFT noise floor = SNR + FFT ..
